# Lắp đặt cơ khí và môi trường

Kiểu lắp và kích thước từng dòng, móng và khoảng hở, ô đỗ theo QCVN 43:2024, điều kiện nhiệt độ, độ ẩm, độ cao, chống ngập, mái che, thông gió, ăn mòn và hạng mục phụ trợ.

## Kiểu lắp và kích thước

| Dòng             | Kiểu lắp                                           | Kích thước W×D×H                                                                                           |
| ---------------- | -------------------------------------------------- | ---------------------------------------------------------------------------------------------------------- |
| SC14             | Treo tường hoặc trụ đứng · trong nhà và ngoài trời | Thân máy 260×103×420 mm · trụ đứng 255×205×1.175 mm · bản kim loại 260×103×414 mm                          |
| Tủ sạc AC        | Tủ đứng độc lập                                    | 350×250×1.400 mm                                                                                           |
| DC 40            | Treo tường hoặc trụ đứng                           | Thiết bị 720×361×1.546 mm · trụ đỡ 450×350×756 mm                                                          |
| SC80             | Tủ đứng                                            | 750×520×1.700 mm                                                                                           |
| SC160            | Tủ đứng                                            | 750×650×1.700 mm                                                                                           |
| DC 200–400       | Tủ đứng                                            | 750×800×1.760 mm                                                                                           |
| Trạm xe hai bánh | Treo tường / trụ đứng / thanh ngang                | Ổ cắm 297×97×136 mm · trụ 255×205×974 mm · thanh ngang 6.544 (10 cổng) / 7.741 mm (12 cổng) × 245 × 975 mm |

## Móng và mặt bằng

| Hạng mục                 | Yêu cầu                                                                                                                                                                                        |
| ------------------------ | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| Móng tủ DC               | Bệ bê tông cao hơn cốt sân ≥ 150–200 mm, bu lông neo theo bản vẽ đế tủ, ống luồn cáp lực, cáp mạng và cọc tiếp địa cục bộ.                                                                     |
| Khoảng hở                | Chừa mặt trước để mở cửa tủ và thao tác súng; hai bên và phía sau đủ luồng gió làm mát theo hồ sơ lắp đặt; không kê sát tường kín.                                                             |
| Ô đỗ                     | Xe con ≥ 25 m², xe khách và xe tải ≥ 40 m² theo QCVN 43:2024 với trạm dừng nghỉ; trụ giữa hai ô, cáp 5 m với tới cổng sạc; ô cho xe lớn tính bán kính quay và chiều cao thông thuỷ nếu có mái. |
| Cọc chắn va              | Trước trụ ở bãi xe tải, xe khách; ở bãi xe con có thể dùng gờ chặn bánh.                                                                                                                       |
| Treo tường (SC14, DC 40) | Tường chịu lực, chiều cao súng 0,9–1,2 m, tránh nơi nước mưa dội từ mái.                                                                                                                       |

## Điều kiện môi trường

* Nhiệt độ vận hành −25 ℃ đến 50 ℃ (nhiệt độ môi trường); độ ẩm ≤ 95 %; độ cao ≤ 2.000 m.
* IP54 cho phép ngoài trời trong mưa lớn gió tạt và xịt rửa sân, không cho phép ngâm nước: nền nâng cao so với cốt sân, rãnh thoát đủ tiết diện, tránh vị trí trũng có lịch sử ngập.
* Mái che, hướng đặt tránh nắng chiều và khoảng hở thông gió giúp trụ không phải tự giảm công suất khi tiến sát trần nhiệt; ba biện pháp này không tốn kém nhưng phải quyết ở giai đoạn thiết kế, không sửa được sau khi đổ móng. Mái pin mặt trời làm cả hai việc: che nắng và phát điện.
* Trạm ven biển: duy trì lớp phủ chống ăn mòn theo lịch bảo trì; bụi, hơi muối và độ ẩm bào mòn dần lưới lọc và đầu nối.
* Bãi ngầm: thông gió và thoát nhiệt cho thiết bị công suất cao là bài toán riêng; chiều cao thông thuỷ giới hạn xe lớn.

## Hạng mục phụ trợ tại điểm

Phòng cháy chữa cháy từng khu, thoát nước, chiếu sáng đủ trên khu đỗ và lối đi bộ, camera bao phủ trụ và ô đỗ, mái che, biển chỉ dẫn, vạch kẻ ô sạc và số hiệu vị trí; tuyến bộ hành tách khỏi vùng xe lùi. Ba lớp nhận diện giữ tách bạch: CD Restop cho toàn điểm, Scharge by SPT chỉ cho cụm trụ sạc, trạm công dân số nhận diện riêng.

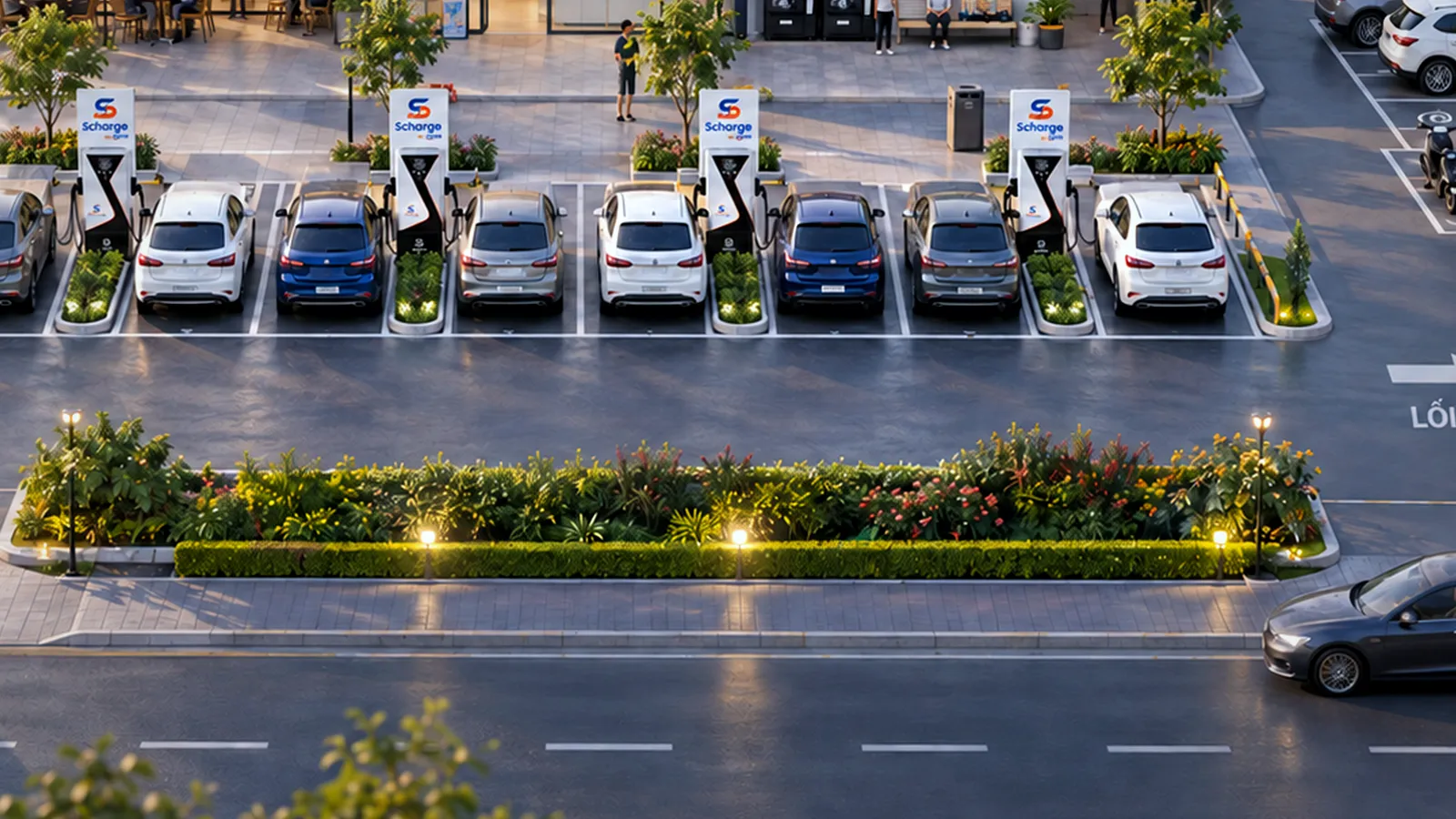

<figure><img src="https://2411236536-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FsyivXjXVbZMPUh5PDwBl%2Fuploads%2FRxeAEIG76eLqylTdKQ6g%2Fhang-b-truc-sac.webp?alt=media" alt="Phối cảnh trục sạc Hạng B nhìn từ trên cao: ô đỗ có trụ hai bên lối đi"><figcaption><p>Phối cảnh trục sạc Hạng B nhìn từ trên cao: ô đỗ có trụ hai bên lối đi</p></figcaption></figure>

<figure><img src="https://2411236536-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FsyivXjXVbZMPUh5PDwBl%2Fuploads%2FxhVCwM9oLqRqyuvYqUXi%2Fhang-a-chang-vang.webp?alt=media" alt="Phối cảnh điểm Hạng A lúc chạng vạng: dãy trụ Scharge dưới mái pin mặt trời"><figcaption><p>Phối cảnh điểm Hạng A lúc chạng vạng: dãy trụ Scharge dưới mái pin mặt trời</p></figcaption></figure>

***

*Tài liệu kỹ thuật Scharge · cập nhật 25/09/2026. Thông số theo hồ sơ kỹ thuật do Tập đoàn SPT cung cấp và nội dung đã công bố trên scharge.io, cdrestop.com. Số liệu ước tính được ghi rõ là ước tính. Quy ước đọc ở Tổng quan.*


---
