# Tổng quan kỹ thuật Scharge
Kiến trúc bốn lớp xe – trụ – nền tảng – ứng dụng, thông số nhận diện và quy ước đọc tài liệu kỹ thuật Scharge.
{% hint style="info" %}
Tài liệu kỹ thuật về hệ trụ sạc và nền tảng Scharge, cập nhật 25/09/2026. Chỉ nói về thiết bị, chuẩn, hạ tầng điện, nền tảng và ứng dụng. Điều kiện thương mại, giá và hình thức hợp tác không thuộc phạm vi tài liệu này; xem [scharge.io](https://scharge.io).
{% endhint %}
Scharge là hệ trụ sạc xe điện AC và DC cùng nền tảng quản trị phiên sạc do Tập đoàn SPT (Saigon Postel) cung ứng; CD Restop là đơn vị triển khai và phân phối. Tài liệu này mô tả cách hệ thống được cấu tạo và vận hành về mặt kỹ thuật.

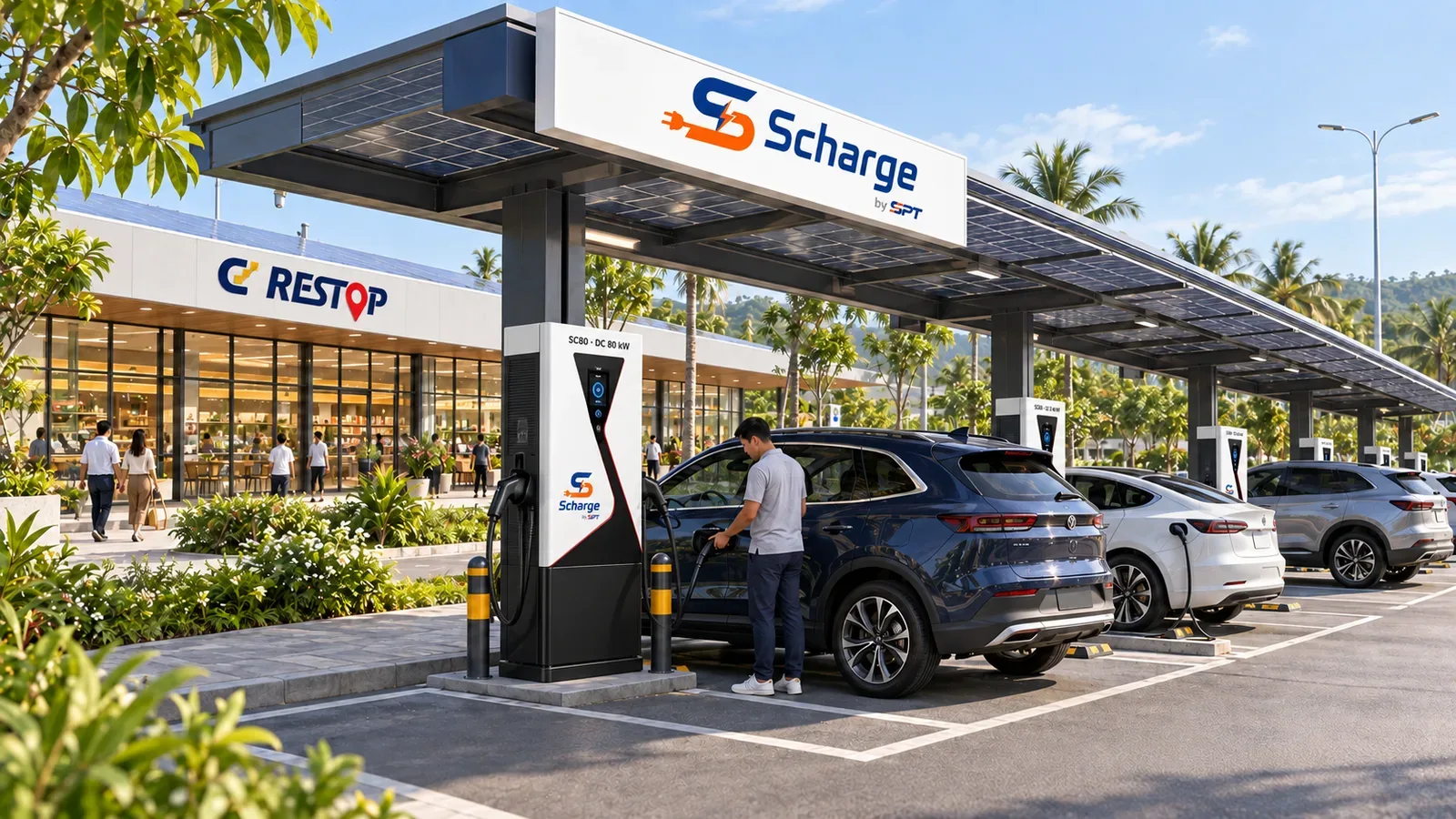

Phối cảnh đề xuất khu sạc Scharge tại điểm dừng chân CD Restop theo bộ chuẩn thiết kế, không phải ảnh công trình đã xây.
## Kiến trúc tổng thể
Một phiên sạc đi qua bốn lớp, mỗi lớp nói một «ngôn ngữ» riêng:
| Lớp | Vai trò | Giao tiếp |
| ------------------- | ------------------------------------------------------------------------------------------------------------ | ---------------------------------------------- |
| Xe điện | Hệ quản lý pin (BMS) trên xe quyết định điện áp và dòng yêu cầu; trụ chỉ đáp ứng trong giới hạn của mình. | — |
| Trụ sạc | Chỉnh lưu AC → DC (trụ DC) hoặc cấp AC có điều khiển an toàn (trụ AC); đo đếm; bảo vệ; giao diện người dùng. | CCS1 · CCS2 · GB/T · CHAdeMO · Type 1 · Type 2 |
| Nền tảng Scharge | Uỷ quyền, quản trị phiên sạc, thanh toán, giám sát, OTA; do Tập đoàn SPT sở hữu và vận hành. | OCPP qua Ethernet · 4G · 3G |
| Ứng dụng người dùng | Tìm trạm, quét QR, theo dõi phiên, ví trả trước, biên nhận, hoá đơn điện tử. | Android · iOS |
## Thông số nhận diện
| Chỉ tiêu | Giá trị |
| ----------------------- | --------------------------------------------------------- |
| Dải công suất | AC 7–14 kW · DC 40 · 80 · 160 · 200 · 240 · 320 · 400 kW |
| Nền tảng điện áp DC | 1.000 V · dải ra 200–1.000 V DC |
| Dòng ra tối đa mỗi súng | 250 A (đến 160 kW) · 300 A (200–400 kW) |
| Mô-đun công suất | 40 kW công nghiệp, ghép tầng |
| Hiệu suất | Mô-đun 95,5 % · toàn máy 94 % |
| Đầu nối | DC: CCS1 · CCS2 · GB/T · CHAdeMO — AC: Type 1 · Type 2 |
| Đo đếm | Cấp chính xác 1 (DC) · cấp 2 (AC, xe hai bánh) |
| Bảo vệ | IP54 · −25 ℃ đến 50 ℃ · ≤ 2.000 m · nhiều lớp bảo vệ điện |
| Kết nối | Ethernet · 4G · 3G · OCPP · OTA qua nền tảng IoT |
| Thanh toán tại trụ | QR · thẻ · mã VIN · ứng dụng |
## Cấu trúc tài liệu
| Nhóm | Nội dung |
| --------------------------------------------------------------------------------------------------------- | ----------------------------------------------------------------------------------------------------------------------- |
| Thiết bị trụ sạc | Dải sản phẩm, thông số, kiến trúc trụ DC, sạc AC, phân bổ công suất, chuẩn đầu nối, an toàn, đo đếm. |
| [Hạ tầng điện và lắp đặt](/ha-tang-dien-va-lap-dat.md) | Nguồn điện và trạm hạ thế, tủ điện và cáp, công tơ riêng, điện mặt trời và lưu trữ, lắp đặt cơ khí, checklist kỹ thuật. |
| Nền tảng và kết nối | Nền tảng Scharge, vòng đời phiên sạc, OCPP và kết nối, ứng dụng và hướng dẫn sử dụng 10 mục. |
| [Vận hành và bảo trì](/van-hanh-va-bao-tri.md) | Giám sát từ xa, cảnh báo, bảo trì dự đoán, chỉ số theo dõi hằng ngày. |
| Câu hỏi kỹ thuật thường gặp · [Thuật ngữ](/thuat-ngu.md) · [Tài liệu tham chiếu](/tai-lieu-tham-chieu.md) | Tra cứu nhanh. |
## Quy ước
* Con số in trên thiết bị là **trần công suất**, không phải tốc độ sạc thực tế của một xe cụ thể (xem Kiến trúc trụ sạc DC).
* Thông số dòng thiết bị lấy từ hồ sơ kỹ thuật do Tập đoàn SPT cung cấp; tên dòng gọi theo bậc công suất (SC14 · SC80 · SC160 …), không nêu nhà sản xuất gốc.
* Tài liệu không nêu giá thiết bị, biểu phí sạc hay số lượng trạm; biểu giá do Tập đoàn SPT ban hành và niêm yết trên ứng dụng.
* Ảnh màn hình ứng dụng dùng dữ liệu mẫu; ảnh phối cảnh là đề xuất thiết kế, không phải công trình đã xây.
* Cấu hình trụ và đầu nối tại từng điểm được chốt sau khảo sát; người lái xem thông tin đầu nối của điểm trên ứng dụng trước khi đến.
## Hỗ trợ kỹ thuật
* Sự cố khi sạc: báo nhân viên tại trạm hoặc email (nền tảng và ứng dụng thuộc Tập đoàn SPT).
* Khảo sát, lắp đặt, bảo hành thiết bị tại điểm: CD Restop, · 0981 107 900.
---
